Service Transmisi Manual

Postingan kali ini saya terbitkan karna ada permintaan walau mungkin bagi yang minta sudah terlambat karna yang minta pelaksanaan ujikomnya sudah kelar, mudah-mudahan saja yang lain ada yang baca dan semoga aja bermanfaat.

Nah ini akan saya paparkan Prosedur yang perlu dilakukan dalam service trasmisi manual urutannya berikut ini.

1). Langkah Persiapan

Sebelum melakukan proses pembongkaran, perlu dipersiapkan alat dan perlengkapan yang diperlukan. Hal ini agar waktu yang diperlukan tidak hilang karena harus mencari alat atau perlengkapan.

Alat dan perlengkapan yang diperlukan adalah:

a)           Dongkrak mobil dan  penyangga/jack stand

b)           Dongkrak transmisi seperti gambar 15  berikut ini.



Gambar 1.      Dongkrak transmisi

Dongkrak ini jenis hidrolis, namun ada juga yang meng-gunakan ulir. Alat ini menjadi sangat penting dalam pembongkaran maupun pemasangan transmisi. Sebab posisi dan masa transmisi akan menyulitkan proses pemasangan ataupun pembongkaran. Disamping itu keselamatan pekerja akan sangat bebahaya tanpa dongkrak ini, dan juga ketepatan pemasangan transmisinya.

Mobil kijang sebagai bahan pelatihan.

a)  Kotak alat yang berisikan kunci yang diperlukan

b)  Lampu kerja untuk penerangan mengingat posisi transmisi yangcenderung dibawah kendaraan.

c)  Pompa pengisi minyak pelumas transmisi dan minyak pelumasnya.

d)  Bak penampung minyak pelumas yang lama.

e)  Vet gravit dan kain lap/majun.

Keselamatan kerja:

Setiap melakukan service termasuk proses pembongkaran dan pemasangan transmisi, harus selalu mengutamakan keselamat-an kerja baik untuk benda kerja maupun manusianya. Oleh karena itu ketelitian baik sebelum dan saat bekerja sangat diperlukan. Menjaga semua kondisi kerja selalu aman, seperti misalkan menghindarkan adanya oli yang tumpah dilantai. Di samping akan menyebabkan ketidaknyamanan dalam bekerja, oli bisa menyebabkan terpelanting.

Proses pembongkaran:

a)  Lepaskan terminal negative bateri, ini untuk menjaga kemungkinan terjadinya hubungan singkat saat bekerja.

b)  Angkat mobil menggunakan dongkrak dan pasang jackstand tinggi pengangkatan untuk memberi ruang gerak yang leluasa bagi pekerja maupun proses pembongkaran dan pemasangan transmisi.

c)  Lepaskan karet penutup tongkat/tuas/handel pemindah gigi transmisi. Lihat gambar 16 berikut ini. Dengan melepas baut pengikatnya.

Gambar 2.      Sistem pemindah gigi pada kemudi

d)  Lepaskan handel pemindah gigi transmisi, dengan melepas baut pengikatnya dan angkat keluar. Lihat gambar 17 berikut ini.

Gambar 3.      Pelepasan baut pengikat handel transmisi

e)  Lepaskan motor starter, yaitu lepas kabel-kabelnya dan baut pengikatnya.

f)   Keluarkan minyak pelumas transmisi, dengan membuka baut tap, dan siapkan bak penampung minyak pelumas. Sesudah habis, pasang kembali baut tap dan singkirkan bak penampung minyak pelumas, jangan sampai tumpah. Kalau tumpah bersihkan dulu.

g)  Lepaskan sambungan keporos propeller, supaya saat pemasangan tidak keliru beri tanda sebelum dilepas. Seperti terlihat pada gambar 16.

h)  Lepaskan kabel speedometer dan kabel lampu mundur dari terminalnya.

i)   Lepaskan kabel kopling dari tuas pembebasnya. Lihat gambar 17.

Gambar 4.      Melepas propeller shaft

Gambar 5.      Melepas kabel kopling

j)   Lepaskan pegangan dan klem knalpot yang berhubungan dengan transmisi.

k)  Pasang dongkrak transmisi dengan baik, bila perlu ikat dengan baut atau rantai yang tersedia. Hal ini untuk menghindari transmisi jatuh saat baut pengikatnya dilepas. Perhatikan gambar 20 berikut.

Gambar 6.      Posisi dongkrak transmisi.

l)   Lepaskan mounting transmisi.

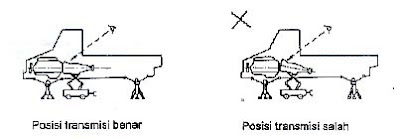

m)   Kendorkan baut pengikat rumah transmisi. Perhatikan apakah transmisi tetap pada posisi datar atau tidak, bila miring seperti gambar 20, maka naikkan dongkraknya.

n)     Bila transmisi sudah posisi datar dengan benar, maka lepaskan baut pengikat transmisi. Sekali lagi perhatikan posisi datar transsmisi.

o)     Tarik transmisi kearah belakang mobil, sampai ujung poros pirmer transmisi lepas, dan selanjutnya turunkan pelan2 dongkrak transmisi sampai diperkirakan saat ditarik keluar dari bawah mobil tidak menyangkut.

p)   Turunkan transmisi dari dongkrak.

Pemeriksaan:

a)  Periksa kebocoran minyak pelumas pada seal poros input transmisi. Bila terdapat tanda-tanda kebocoran ganti seal-nya. Bocoran minyak ini disamping menyebabkan ber-kurangnya kuantitas minyak pelumas ditransmisi, juga bila kena plat kopling menyebabkan koling jadi slip.

b)  Pemeriksaan kebocoran minyak pelumas juga pada seal poros engkol.

c)  Pemeriksaan sambungan kabel kopling dari keausan, dan kemacetan.

d)  Pemeriksaan bantalan jalan, dengan memutarnya apakah masih lancar atau sudah rusak. Bila rusak ganti yang baru.

Petunjuk Pemasangan:

a)  Lumasi menggunakan vet grafit atau vet yang tahan panas pada bantalan pilt pada fly wheel, alur bos penghantar bantalan tekan, dan alur poros transmisi. Perhatikan gambar 19. disamping itu juga pada ujung kabel kopling.

Gambar 7.      Bagian-bagian yang diberi Vet

b)  Pasanglah/naikan transmisi pada dongkrak transmisi, seperti sebelumnya posisi transmisi harus datar, khusunya poros input transmisi. Dan transmisi ikat dengan baik pada dongkrak pada posisi pada saat terpasang.

c)  Masukan dongkrak dan transmisi kekolong bawah mobil.

d)  Naikan dongkrak hingga poros input tepat dengan bantalan pilot.

e)  Dorong transmisi pelan-pelan untuk menepatkan ujung poros input transmisi pada bantalan pilot  pada fly wheel. Setelah pas, dorong kembali hingga rumah transmisi duduk dengan mudah. Pada proses ini jangan sekali-kali dipaksa-kan dengan menekan pakai baut prngikat rumah transmisi.

f)   Pasang baut pengikat dan mounting transmisi. Keraskan sesuai dengan momen pengerasan pada buku manual.

g)  Pasang kembali motor starter beserta kabelnya.

h)  Pasang propeller shaft sesuai dengan tanda yang dibuat.

i)   Pasang kabel speedometer dan kabel mundur serta klem knalpot.

j)   Isi minyak pelumas transmisi.

k)  Pasang kabel kopling dan stel ketinggian dan kebebasan pedal kopling. Lihat gambar 22 berikut. Tinggi pedal = 150,8 mm, dan kebebasannya = 20-35 mm.

Gambar 8.      Penyetelan pedal kopling

l)   Pasang handel pemindah gigi transmisi beserta karet penutupnya.

m)Turunkan kendaraan dari jack stand.

n)   Hidupkan mobil, cobalah penyetelan kopling dan kerja transmisi.

o)  Bersihkan alat dan perlengkapan yang dipergunakan.

 Sekali lagi semoga postingan kali ini bermanfaat
